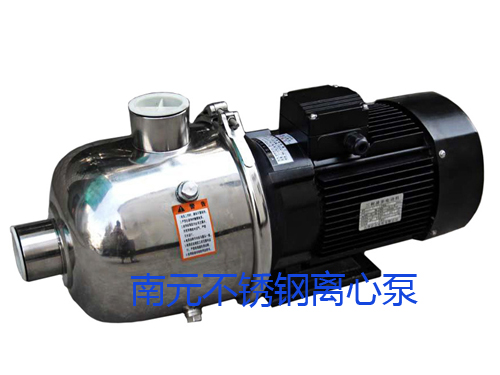

　　南元不銹鋼離心泵調試及校正安裝方法解析,南元不銹鋼離心泵是廣泛應用于化工工業系統的一種通用流體機械。它具有性能適應范圍廣(包括流量、壓頭及對輸送介質性質的適應性)、體積小、結構簡單、操作容易、操作費用低等諸多優點。

　　通常，所選離心泵的流量、壓頭可能會和管路中要求的不一致，或由于生產任務、工藝要求發生變化，此時都要求對泵進行流量調節，實質是改變離心泵的工作點。離心泵的工作點是由泵的特性曲線和管路系統特性曲線共同決定的，因此，改變?nèi)魏我粋€(gè)的特性曲線都可以達到流量調節的目的。

　　不銹鋼離心泵標高調整及初找水平度

　　1)標高調整

　　測量處與標高基準點(俗稱零點)的相對高差(正值或負值)稱該處的標高。標高分絕對標高和相對標高。絕對標高是以海平面為基準零點，與海平面的高度差值，稱為絕對標高;相對標高是把某標高基準點當為零點，-與該基準點的高度差值稱為相對標高值。工程中主要用相對標高，習慣上稱標高。

　　離心泵標高的調整是為了便于泵體與管線的連接，一般情況下，其標高以泵軸心線為測t點，以泵基礎上標定的基礎標高作為測量基準，用液位連通器測量，如圖6一31所示。對于要求較嚴的泵，其標高調整是用水

　　準儀測量。離心泵標高允許偏差應符合表6一5的規定。偏差過大可通過臨時墊鐵來調整。

　　2)初找水平度

　　離心泵初找水平度可在找標高后進行，也可同時進行，它是通過調整臨時墊鐵的高低來調整其水平度。離心泵的水平度調整應用精度為0.02mm/m的水平儀或精度為0.05mm/m的水平儀，放在泵的進出口法蘭面上或泵軸上進行測量。水平剖分式的泵，則可將水平儀放在水平中分面上或泵軸和進出口法蘭面上進行測量。離心泵水平度允許偏差：對于整體安裝.的泵，縱向水平偏差不應大于0.1/1000，橫向水平偏差不應大于0.2/1000;對于解體安裝的泵縱向和橫向水平偏差均不大于0.05/1。

　　不銹鋼離心泵安裝方法

　　離心泵定位及校正

　　離心泵的就位與找正，就是將泵安放到基礎上根據基礎的中心線調整泵體的縱，橫中心線位置，使之符合要求。在離心泵的安裝過程中，對于一般中小型離心泵，其與電機共用一個機座，安裝時均是用整體安裝法，即在上述準備工作完成以后，將泵及電機和機座一起整體平穩地吊到基礎上，然后進行找正、調平。對于大型離心泵一般是先把機座吊裝就位并調整好中心位置及水平度后，再將泵、電機吊裝到機座上調整水平度聯軸器軸端距等。
